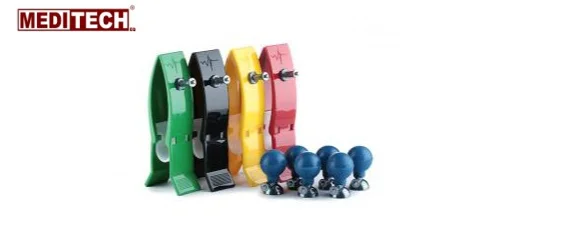

Électrodes thoraciques ECG et pinces à électrodes

Les positions des électrodes ECG doivent se trouver aux emplacements suivants:
| V1 (C1) | Quatrième espace intercostal au bord sternal droit |
|---|---|
| V2 (C2) | Quatrième espace intercostal au bord sternal gauche |
| V3 (C3) | À mi-chemin entre les dérivations V2 et V4 |
| V4 (C4) | Cinquième espace intercostal sur la ligne mid-claviculaire |
| V5 (C5) | Ligne axillaire antérieure gauche sur le même plan horizontal que V4 |
| V6 (C6) | Ligne mid-axillaire gauche sur le même plan horizontal que V4 et V5 |
| RA (R) | Bras droit (poignet intérieur) |
| LA (L) | Bras gauche (poignet intérieur) |
| RL (N) | Jambe droite (cheville intérieure) |
| LL (F) | Jambe gauche (cheville intérieure) |
| Les lettres non entre parenthèses indiquent les noms de dérivation selon la norme de l’American Heart Association (AHA); les lettres entre parenthèses indiquent les numéros de dérivation selon la Commission électrotechnique internationale (IEC) |
